ふろっぴU君のためのページ

これは X68000 のエミュレータに接続する FDD コントロールユニットです。別途FDドライブを用意する必要があります。現在開発中です。

X68000 のエミュレータのホストマシンに USB で接続し、5inch FDD とケーブルで接続することで、X68000 実機の FDD で使えていた、5inch フロッピーディスクがエミュレータでも使えるようになるものです。

　

●特徴

・ふろっぴU君を USB 接続して設定（XM6の場合差すだけ、Z の場合 SDカードを入れずに差すだけ）しリセットすると、実際の 5inchフロッピーディスクが認識され使えるようになります。

・FDC 互換なので、X68K 標準の IOCS で動かすことが出来ます。もちろんブートもできます。また、9SCDRV なども使用可能です。

・エミューレータ内包の仮想 FD との共存は出来ません。

・速度は実機に比べ 2/3～1/3 ぐらいになります（書き込みはつらい）。そのため、FD読み込みながらデモるオープニング等は、画面とずれる可能性があります。

　

●制限

・実機の X68000 でご利用いただけたすべてのゲームを起動できること対応を目的としていますが、すべてが動く保証は出来ません。

・現在、XM6 v2.06 を改造したもの（XM6t）、X68000 Z HE のみ対応しています。

・Z の場合、アクセス中、画面の描画、音楽に乱れが発生します。

　

●FDD接続パターン例

　ふろっぴＵ君単体では 5inch フロッピディスクは読めません。別途ドライブになるものが必要です。

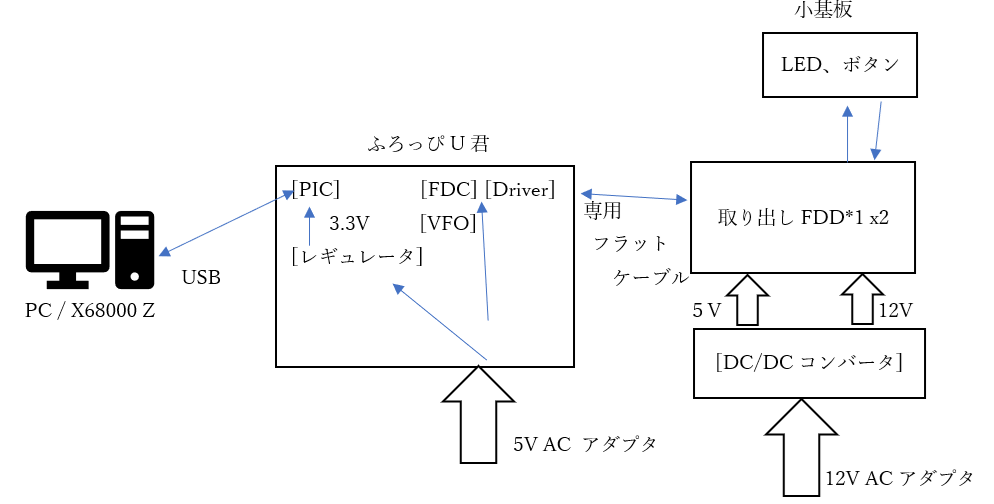

　A：取り外しFDDを使う サンプル

*1；初代、PRO/2、Compactのはサポート外とします

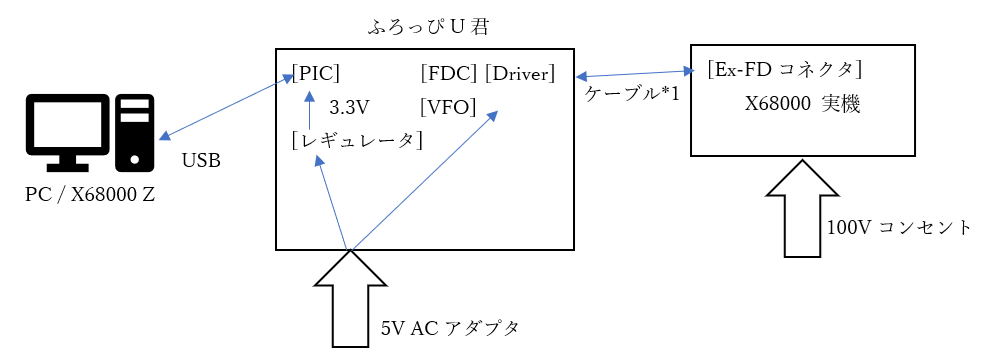

　B：実機のFDDを間借りする サンプル

*1；MIL to D-SUB 37pin変換ケーブル（各自用意）か、 X68000にFDS＋を実装しMILフラットケーブルを使うなど方法があります。

注意）X68000は電源が生きており、通電可能であること。起動する場合 Interrupt状態にしておくこと。

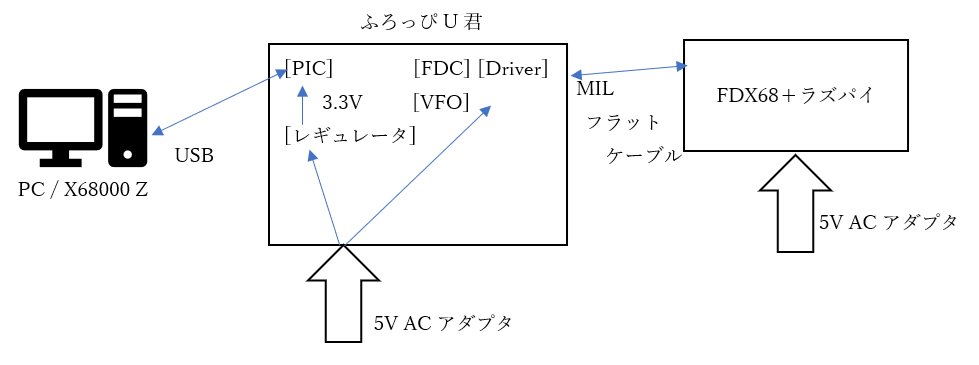

　C：FDX68を使う サンプル

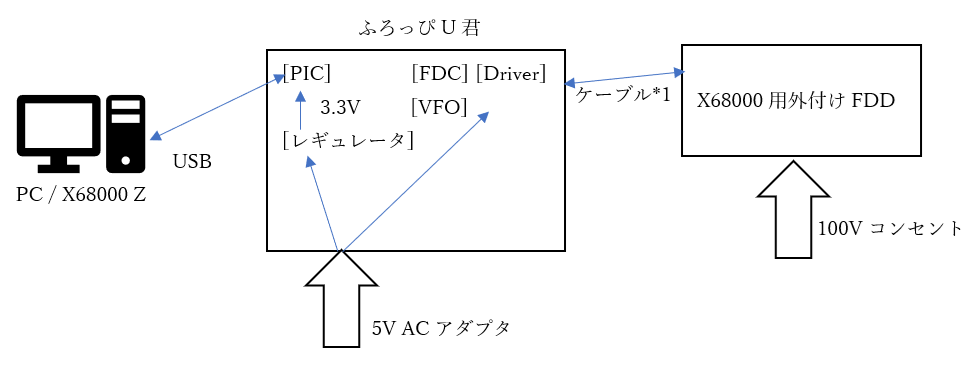

　D：外付けFDDを使う サンプル

*1；FDDより形状が異なるため、個別対応、自己責任。

●バージョン確認

Windows 等に接続し、エミュレータを起動せず、Teraterm などターミナルを開き、該当するポートをオープンし、「v」を送信することで、バージョンが返信されます。10回連続でやるとFW書き換えモードに入ります。 また、ユーティリティアプリ（Windows用のみ FUAPP）も公開しています（ターミナルなしでOK）。

　

●免責

非常に古い機器（FDD）を扱うことになります。ふろっぴU君を正常に使わないことで、機器ダメージを与えたり、メディアにダメージを与えることがあります。各自の責任において使用してください。

　

    ◎評価環境

XM6 ver 2.06改 XM6t ver 2.0.6.17 じょいぽーとU君、すかじーU君改、ふろっぴU君、対応バージョン（取り扱い注意）

マニュアル   ダウンロード(493KB)

    ◎ツール

FUAPP.exe バージョン情報、ブートローダーモード移行アプリ

マニュアル   ダウンロード(54KB)

PIC32UBL.exe ブートローダーアプリ

マニュアル   ダウンロード(986KB)

    ◎入手関係

BOOTH 　お買い物ぅ

現在開発中です。
